: 13 Abril 2015; Acessos: 3236

TRAVA - MODELO "F-1"


	DADOS TÉCNICOS

	NOMINAL	2.81”		3.25”		3.68”		3.75”
	Nº DE PARTE	SEC099-00		SEC186-00		SEC098-00		SEC241-00
	Ø EXTERNO DAS GARRAS	3.135”	79,63mm	3.687”	93,65mm	4.060”	103,12mm	4.060”	103,12mm
	Ø EXTERNO DO PESCOÇO	2.712”	69,00mm	3.083”	78,30mm	3.622”	92,00mm	3.622”	92,00mm
	Ø EXTERNO (NO-GO)	2.872”	72,94mm	3.300”	83,82mm	3.737”	94,92mm	3.800”	96,52mm
	COMPRIMENTO	18.067”	458,90mm	18.842”	418,58mm	17.373”	439,76mm	16.511”	419,38mm

	NOMINAL	3.81”		4.313”		4.995”
	Nº DE PARTE	SEC167-00		SEC210-00		SEC610-00
	Ø EXTERNO DAS GARRAS	4.120”	104,64mm	4.750”	120,65mm	5.504”	137,28mm
	Ø EXTERNO DO PESCOÇO	3.622”	92,00mm	4.350”	110,50mm	4.976”	126,40mm
	Ø EXTERNO (NO-GO)	3.862”	98,09mm	4.223”	107,26mm	4.976”	126,40mm
	COMPRIMENTO	16.511”	419,38mm	22.055”	560,19mm	17.256”	438,30mm

	Obs.: Fornecemos outros nominais sob consulta.

: 13 Abril 2015; Acessos: 3228

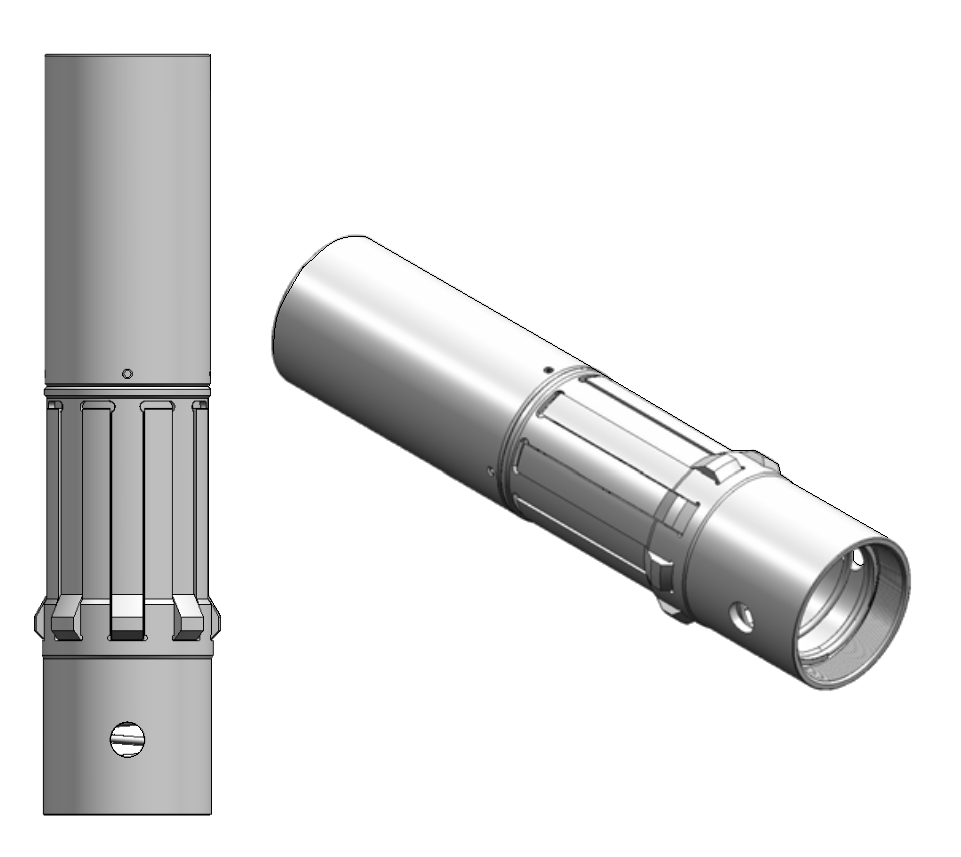

TRAVA - MODELO "F"


	DADOS TÉCNICOS

	NOMINAL	2.75”		2.81”		2.87”		3.25”
	Nº DE PARTE	SEC232-00		SEC099-00		SEC215-00		SEC186-00A
	Ø EXTERNO DAS GARRAS	3.135”	79,63mm	3.135”	79,63mm	3.135”	79,63mm	3.687”	93,65mm
	Ø EXTERNO DO PESCOÇO	2.712”	69,00mm	2.712mm	69,00mm	2.712”	69,00mm	3.083”	78,30mm
	Ø EXTERNO (NO-GO)	2.802”	71,17mm	2.872”	72,94mm	2.920”	74,16mm	3.300”	83,82mm
	COMPRIMENTO	16.805”	426,85mm	18.067”	458,90mm	16.805”	426,85mm	18.842”	418,58mm

	NOMINAL	3.68”		3.75”		3.81”		4.995”
	Nº DE PARTE	SEC098-00A		SEC241-00C		SEC167-00A		SEC266-00
	Ø EXTERNO DAS GARRAS	4.060”	103,12mm	4.060”	103,12mm	4.120”	104,64mm	5.504”	137,28mm
	Ø EXTERNO DO PESCOÇO	3.622”	92,00mm	3.622”	92,00mm	3.622”	92,00mm	4.976”	126,40mm
	Ø EXTERNO (NO-GO)	3.737”	94,92mm	3.800”	96,52mm	3.862”	98,09mm	4.976”	126,40mm
	COMPRIMENTO	17.373”	439,76mm	16.511”	419,38mm	16.511”	419,38mm	17.256”	438,30mm

	Obs.: Fornecemos outros nominais sob consulta.

: 09 Abril 2015; Acessos: 2878

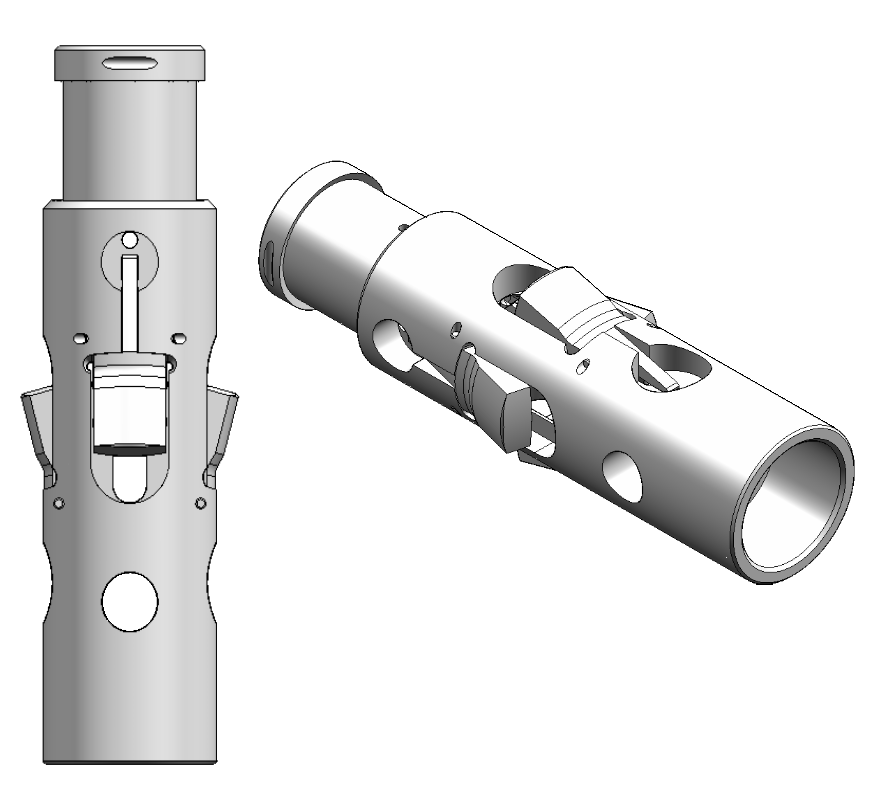

TRAVA - MODELO "S-2"


	DADOS TÉCNICOS

	NOMINAL	1.43” , 1,50”		1.56” , 1.62”		1.78” , 1.81” , 1.87”		2.25” , 2.31”		2.75” , 2.81”
	Nº DE PARTE	S01-808801-00		S01-808811-00		S01-808821-00		S01-800031-00		S01-045131-00
	PESCOÇO DE PESCARIA	1.188”	30,17mm	1.188”	30,17mm	1.375”	34,92mm	1.750”	44,45mm	2.313”	58,75mm
	Ø EXTERNO	1.406”	35,71mm	1.531”	38,88mm	1.750”	44,45mm	2.188”	55,57mm	2.688”	68,27mm
	COMPRIMENTO	7.691”	195,32mm	7.561”	192,02mm	9.119”	231,64mm	9.379”	238,25mm	10.469”	265,93mm

	NOMINAL	2.75”		3.81”
	Nº DE PARTE	SEC310-00		SEC311-00
	PESCOÇO DE PESCARIA	2.313”	58,75mm	3.125”	79,38mm
	Ø EXTERNO	2.673”	67,90mm	3.594”	91,30mm
	COMPRIMENTO	10.472”	266,00mm	12.157”	308,80mm

	Obs.: Fornecemos outros nominais sob consulta.

: 13 Abril 2015; Acessos: 3030

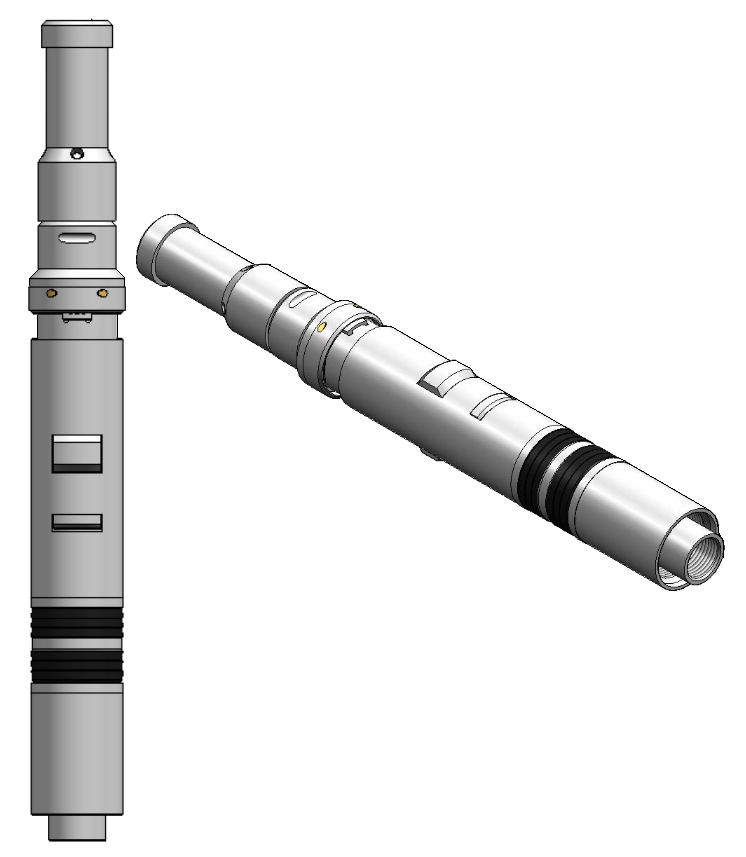

TRAVA - MODELO "SC"


	DADOS TÉCNICOS

	NOMINAL	2”		2.1/2”		3”
	Nº DE PARTE	S10204-00		S10208-00		S10210-00
	Ø EXTERNO DAS GARRAS EXTENDIDAS	2”	50,80mm	2.406”	61,11mm	2.906”	73,81mm
	Ø EXTERNO DAS GARRAS RETRAÍDAS	1.859”	47,22mm	2.218”	56.35mm	2.859”	72,62mm
	PESCOÇO DE PESCARIA	1.375”	34,92mm	1.750”	44.45mm	2.312”	58,73mm
	COMPRIMENTO TOTAL ABERTO	14.937”	379,41mm	14.562”	369,89mm	17.750”	450,00mm

	Obs.: Fornecemos outros nominais sob consulta.

: 09 Abril 2015; Acessos: 3426

TAMPÃO DE TESTE - MODELO "STTP IS-A"


	DADOS TÉCNICOS

	NOMINAL	2”		2.1/2”		3”		4”
	Nº DE PARTE	SEC357-00		SEC358-00		SEC359-00		SEC360-00
	PESCOÇO DE PESCARIA	1.375”	34,92mm	1.375”	34,92mm	1.75”	44,45mm	2.313”	58,75mm
	Ø EXTERNO NO-GO	2.029”	51,55mm	2.496”	63,40mm	3.027”	76,90mm	3.994”	101,45mm
	Ø EXTERNO (GARRAS)	2.311”	58,72mm	2.886”	73,30mm	3.436”	87,27mm	4.422”	112,32mm
	COMPRIMENTO FECHADO	15.11”	383,90mm	15,01”	381,30mm	16.34”	415,80mm	16.41”	416,90mm
	COMPRIMENTO ABERTO	16.02”	411,50mm	16.42”	417,15mm	17.78”	451,60mm	18.29”	464,50mm

	Obs.: Fornecemos outros nominais sob consulta.
